PreScanbody

DAS Prescanbody včetně DAS kotvícího šroubku 79.300.012.02-2.

Podrobný postup viz .pdf

• Začít s utahovacím momentem 5 N·cm

• Zvyšovat po krocích 5 N·cm

• Nepřekročit 20 N·cm

Používejte jen adekvátní DAS šroubováky

FÁZE 0 – Plánování

Příprava chirurgického postupu a návrh šablony podle předoperačního skenu.

FÁZE 1 – Předoperační příprava

Předoperační fáze (Phase 1) – zavedení DAS kotvícího šroubu (progresivně do max. 20 N·cm).

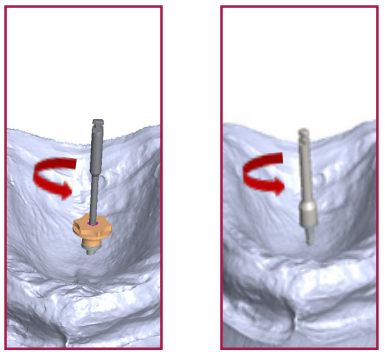

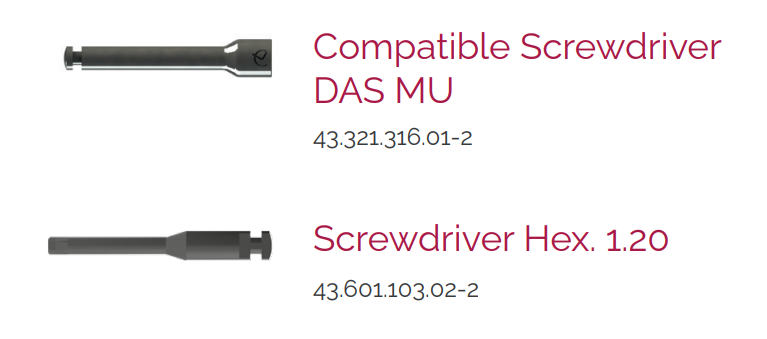

Pomocí kompatibilního šroubováku DAS MU (43.321.316.01-2) se DAS kotvící šroub (DAS Anchor Screw) umístí svisle na hrbolek oblouku a postupně zavádí podle stanoveného protokolu utahovacího momentu.

• Začít s utahovacím momentem 5 N·cm

• Zvyšovat po krocích 5 N·cm

• Nepřekročit 20 N·cm

Začněte s hodnotou 5 N·cm, dokud se šroub volně otáčí. Poté pokračujte ve zvyšování po 5 N·cm, dokud není kotvící šroub plně zašroubován. Hodnota 20 N·cm nesmí být překročena.

Poznámky

• Nepřekračovat utahovací moment 20 N·cm, aby nedošlo k poškození kosti nebo narušení stability systému.

• Pokud správné polohy nelze dosáhnout bez překročení 20 N·cm, šroub vyjměte a znovu nasaďte.

• V této fázi se doporučuje mít připravenou chirurgickou šablonu (v souladu s fází 3).

FAZE 2 – PŘEDOPERAČNÍ SKEN

Krok 1

Umístit DAS Prescanbody na DAS kotvící šroub a ujistit se, že je správně usazený.

Krok 2

Zajistit Prescanbody pomocí kompatibilního šroubku s maximálním utahovacím momentem 5 N·cm.
Pomocí zrcátka zkontrolovat, že mezi základnou Prescanbody a povrchem kotvícího šroubu nejsou žádné mezery.
Pokud se objeví oddělení, je nutné zkontrolovat a opravit usazení.

Upozornění:
Nadměrný torque mimo doporučený limit může způsobit prasknutí nebo poškození šroubu.

Krok 3

Provést předoperační sken pro přesné zachycení polohy komponent.

• kompletní sken oblouku/oblouků

• záznam skusu a anatomických podmínek

• následně umístit chirurgickou šablonu a provést chirurgický zákrok

Poznámka

Pokud Prescanbody překáží při umístění chirurgické šablony, lze jej dočasně vyjmout. Díky své geometrii vždy zaujme původní polohu.

FAZE 3 – POOPERAČNÍ SKEN

Po dokončení chirurgického zákroku se DAS Prescanbody znovu skenuje.

Krok 1 – Pooperační sken (POST)

Výsledky pooperačního skenu lze zarovnat s předoperačním skenem pomocí zarovnání objektů (mesh alignment).
Tato data se následně použijí pro finalizaci protetického návrhu.

Krok 2 – Výběr odpovídajících bodů

Krok 3

Odstranit Prescanbody a DAS kotvící šroub.

Pro odstranění kotvícího šroubu použít kompatibilní šroubovák DAS MU s maximálním utahovacím momentem 30 N·cm.

Upozornění

Překročení doporučeného utahovacího momentu může vést k prasknutí nebo poškození šroubu.
