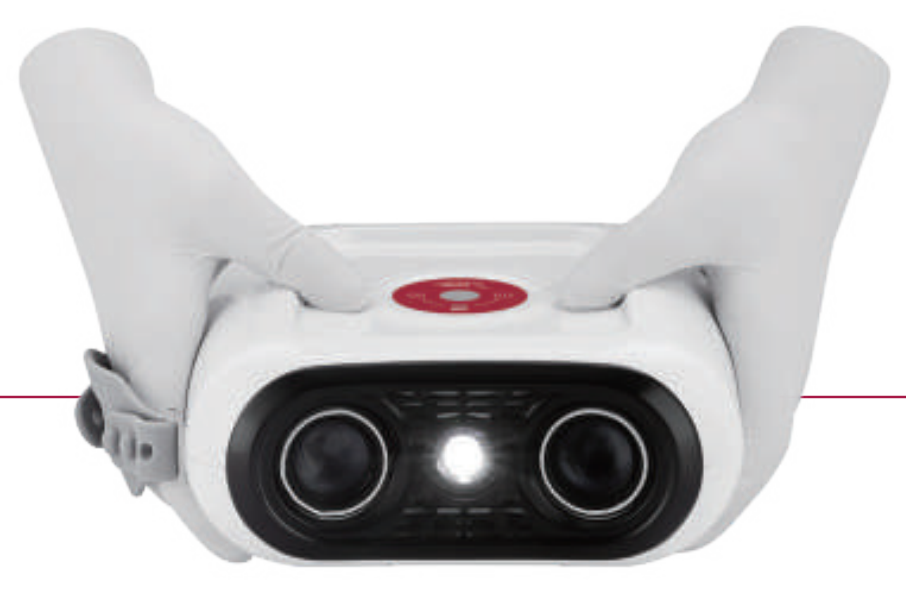

DAS iGrapher – fotogrammetrická kamera

DAS Photogrammetry je moderní řešení pro přesné a rychlé snímání polohy implantátů u bezzubých pacientů. Využívá vysoce přesnou technologii detekce a měření obrazu, díky které poskytuje spolehlivá vstupní data pro návrh protetické práce.

DAS iGrapher zaznamenává prostorové vztahy QR skenovacích tělísek a exportuje je do souboru STL. V navazujícím CAD postupu se tato data propojí s intraorálním skenem měkkých tkání a využijí při návrhu implantáty nesené protetické práce.

Systém DAS Photogrammetry nabízí širokou nabídku kompatibilit prostřednictvím DAS Multi-Unit pilířů i originálních MU řešení výrobců implantátů. Konkrétní variantu ověřte v přehledech níže. Díky tomu je DAS Photogrammetry vhodnou volbou pro široké spektrum klinických i laboratorních workflow.

 262 implantátových řešení prostřednictvím DAS MU pilířů

37 řešení s originálními MU pilíři výrobců implantátů

Odborný článek o fotogrammetrii (PDF)

Hlavní výhody

• Měření 2 až 8 implantátových pozic
• vysoká přesnost nasnímaných dat
• přímé sejmutí bez nutnosti kalibrace před každým použitím
• přehledný pracovní postup od měření po export STL
• rychlé skenování: půloblouk přibližně za 15 sekund, celý oblouk za 30 sekund
• nepřetržitý provoz až 3 hodiny

QR Scanbody

Součástí systému je QR Scanbody vyrobený z kvalitního materiálu PEEK. QR skenovací tělíska mají laserové značení. Jejich opakované použití se řídí pokyny výrobce pro čištění, dezinfekci a sterilizaci. Systém je kompatibilní se všemi intraorálními skenery a podporuje přední implantologické systémy, například Astra Multi Unit Abutment, Nobel Multi Unit Abutment, Straumann SRA Abutment, Alphabio Multi Unit nebo DAS Multi Unit.

Postup

1. Na Multi-Unit pilíř se nasadí QR Scanbody.
2. Skener se připojí k měřicímu softwaru a provede se měření pozice QR Scanbody.
3. Následně se exportuje STL soubor s přesnou polohou QR Scanbody.
4. Pomocí intraorálního skeneru se nasnímají intraorální data s gingiválním QR Scanbody.
5. V CAD softwaru se spojí poloha implantátů s daty měkkých tkání a připraví se návrh protetické práce nebo návrh přímo na Multi-Unit pilíře s odpovídajícími knihovnami DAS.
6. Následuje finální zhotovení protetické práce.

Technické parametry

• napájení: 15 V / 1,5 A
• měřicí prostor: 90 × 90 × 50 mm
• měřicí vzdálenost: 260 mm
• počet měřicích bodů: 2 až 8
• přesnost měření polohy: 20–30 μm
• hmotnost: 1,3 kg
• rozměry zařízení: 178,9 × 174,3 × 75 mm

Český návod ke kameře:	Manuál pro náš specializovaný software DD Scanbody Mixer:
	DD Scanbody Mixer – volba pro každou pozici Kombinujte geometrii různých typů scanbody v jednom výsledném STL. DD Scanbody Mixer od Dynamic Dental umožňuje pro každou ze 2 až 8 pozic vybrat odpovídající typ z připravených STL exportů jedné fotogrammetrické akvizice. Aplikace zachovává původní geometrii a souřadnice bez posunu, rotace nebo změny měřítka. Nabízí přehledný 3D náhled, uložení projektu a vytvoření PDF protokolu. Pracuje lokálně, v češtině i angličtině, samostatně nebo s volitelným spuštěním z exocad DentalDB. Možnosti kombinace závisejí na dostupných zdrojových exportech a odpovídajících CAD knihovnách.

Přehled 37 řešení s originálními MU pilíři:

Přehled 262 implantátových řešení prostřednictvím DAS MU pilířů:

Vyžádejte si nabídku a ověření kompatibility s vaším systémem.
